Дефлегматор ХД-3d-10000

Дефлегматор предназначен для конденсации поступающих в него из колонны (или из куба, в режиме дистилляции) спиртосодержащих паров. После конденсации жидкость (флегма) частично возвращается в колонну для ее нормальной работы, а частично выводится в приемник продукта. Пропорции такого возврата/отбора в разных режимах работы выбираются оператором – это разделение потоков и является необходимым условием нормальной работы колонны.

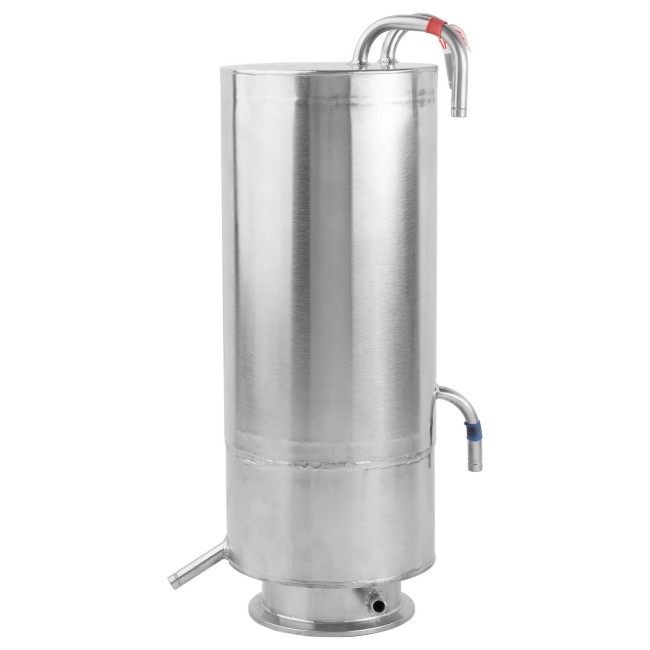

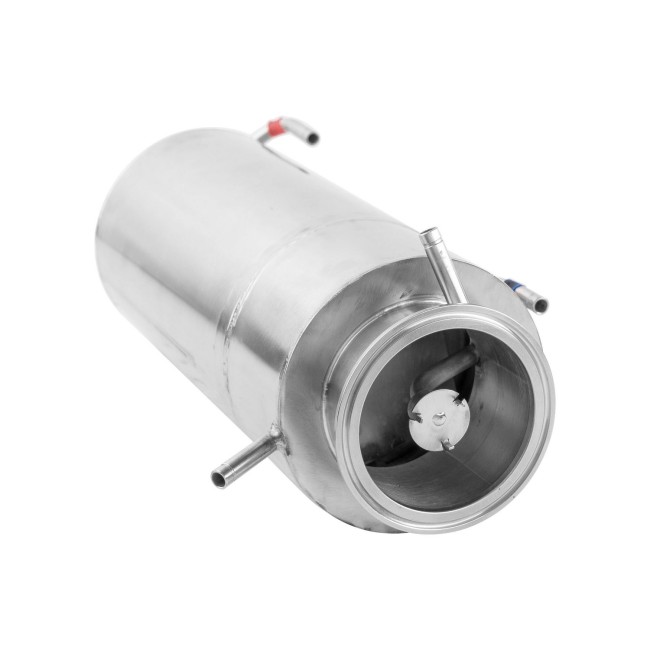

Общий вид дефлегматора, а также его «рабочее положение», в сборе с холодильником доохлаждения продукта, установленным на царгу, показаны на фотографиях ниже.

Дефлегматор ХД-3d-10000 выполнен таким образом, что, кроме работы в составе ректификационной колонны, его можно использовать для дистилляции браги. В этом режиме он может устанавливаться непосредственно на куб или на пустотелую царгу серии ХД-3d. Спирт-сырец после конденсации и доохлаждения в малом прямоточном холодильнике, отводится в приемник продукта, при этом в куб флегма не возвращается.

Характеристики:

• Мощность нагрева куба в режиме атмосферной ректификации, Вт - до 10000
• Мощность нагрева куба в режиме вакуумной ректификации при остаточном давлении 25кПа, Вт - до 4000
• Мощность нагрева куба в режиме вакуумной ректификации при остаточном давлении 10кПа, Вт - до 3000
• Высота, мм - 310
• Ширина, мм - 90
• Вес, кг -2,95
• Разъем для подсоединения к кубу– кламповое соединение 3.0"

Устройство оснащено трубкой связи с атмосферой (ТСА), которая должна быть всегда открыта. Запрещается глушить, закольцовывать указанный выход.
